기아 PE2 레이 트렁크 스위치 배선

레이의 트렁크를 실내에서 열 수 있게 트렁크 스위치를 추가하는 작업을 많이들 하는데, PE2 (페페리) 모델부터 테일게이트 배선이 바뀌어서 과거 방식대로는 따라 할 수 없다.



2023년형 레이의 테일게이트 배선은 아래와 같다.

트렁크 스위치를 연결할 위치는 R16이다.

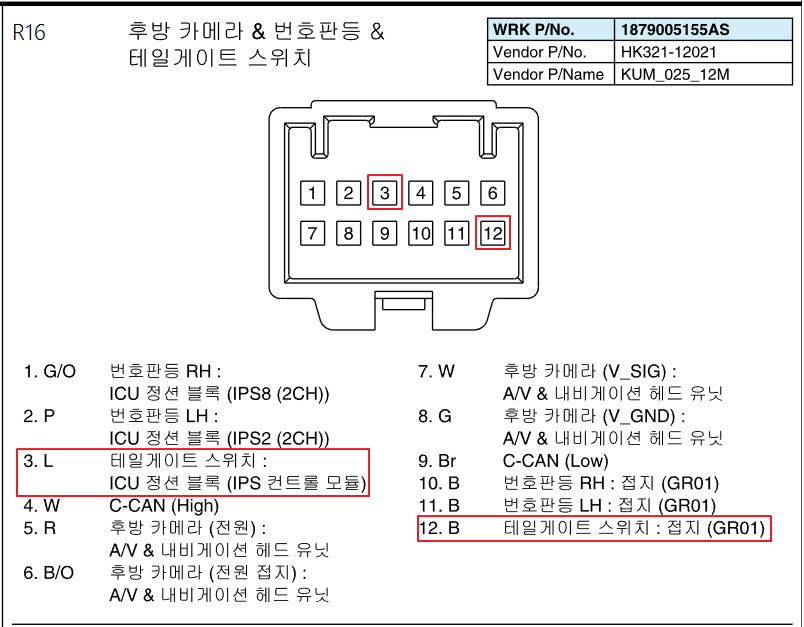

R16 의 회로도는 다음과 같다.

트렁크 스위치의 빨간선3번 (파란색) 에 연결하고, 검정선12번 (검정색) 에 연결하면 된다.

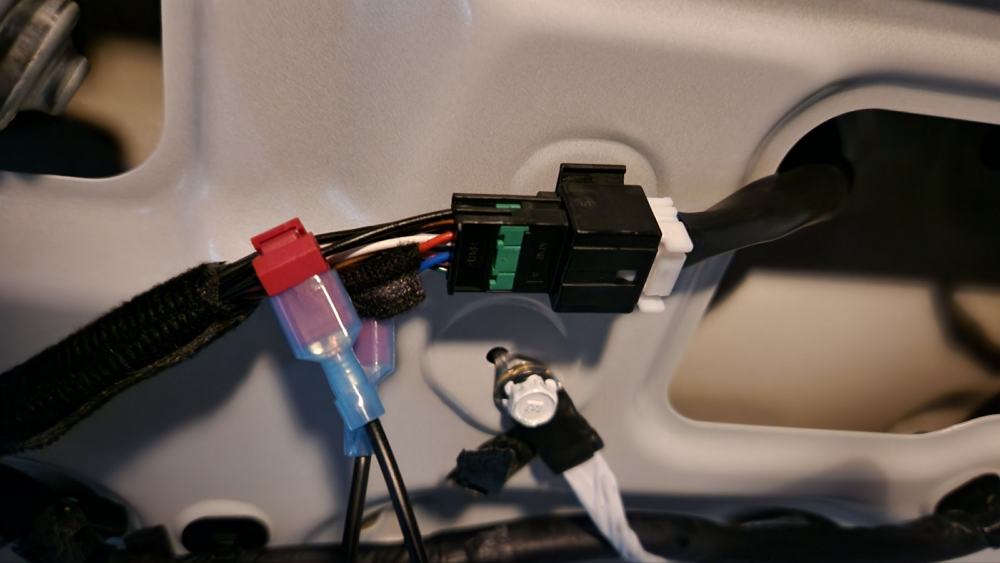

케이블이 빽뺵해서 T자 결합이 쉽지 않은데, 스카치락으로 터미널로 연결하면 간단하고 안전하게 연결할 수 있다.





참고사항

트렁크 스위치 판매처

http://partsro.com/front/php/product.php?product_no=666983



트렁크 버튼(트렁크리드 오프너 스위치) (935552H0009Y) 아반떼HD 현대모비스 부품몰 - 현대모비스

아반떼HD (2006-2006.10)아반떼HD (2006.11-2010)아반떼HD (2006~2006.10)아반떼HD (2006.11~2010)

partsro.com

트렁크 스위치 연장 케이블

http://partsro.com/front/php/product.php?product_no=906768



KET_070_02F (1897702223AS) - 현대모비스 공식대리점

글읽기 권한이 없습니다.  "19세 미만의 미성년자"는 출입을 금합니다!

partsro.com

스카치락

https://link.coupang.com/a/0Qe4J



오토존 원터치 스카치락 커넥터 T형 배선정리용품 240p 세트

COUPANG

www.coupang.com



회로도 / 배선도

https://gsw.kia.com/



Global Service Way - Technical Information



gsw.kia.com
