[Flysky NB4] DasMikro AFHDS3 4Ch 리시버 바인딩하기

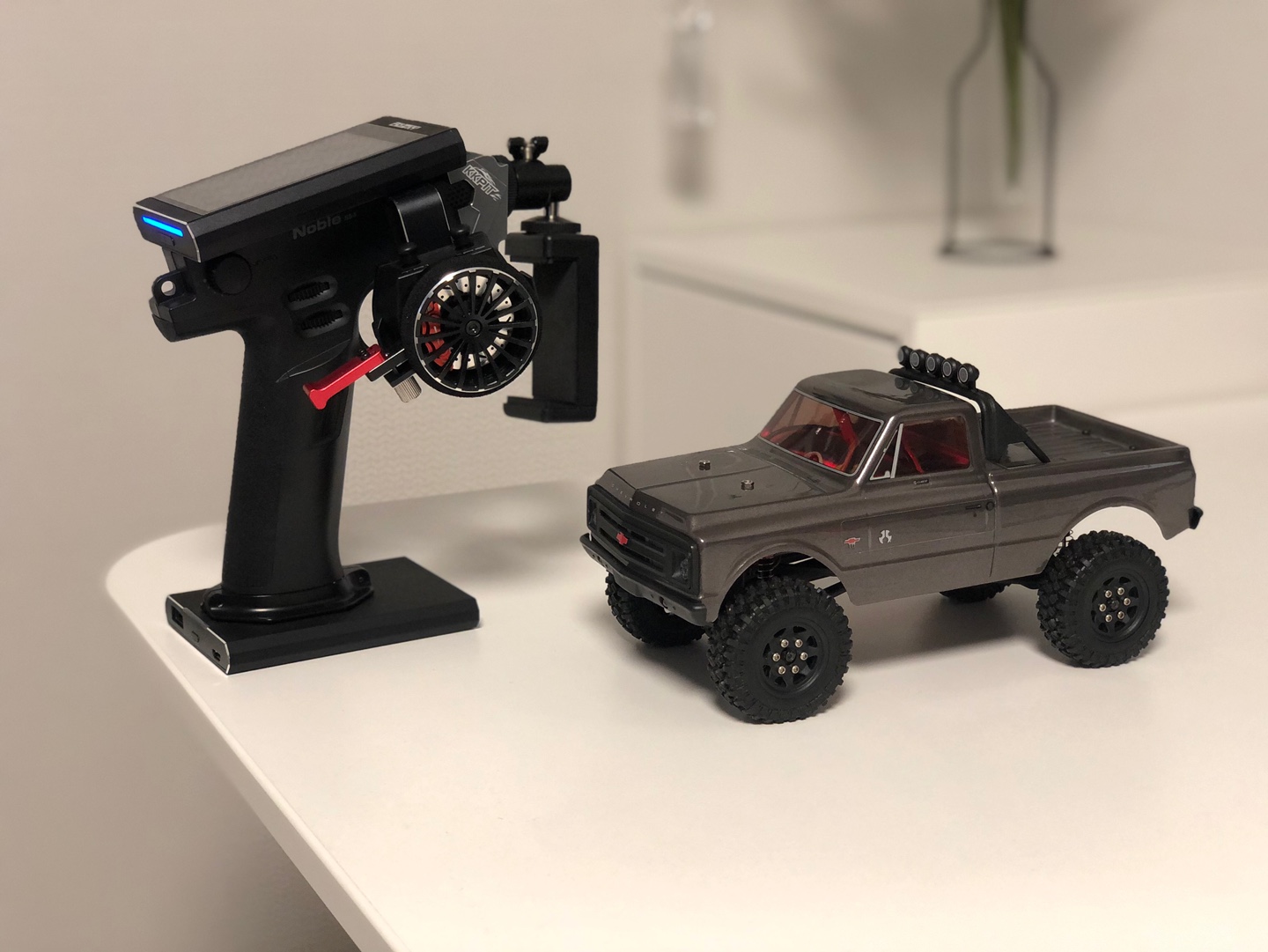

AFHDS3는 SCX24 를 NB4로 조종할 수 있게 해주는 마이크로 리시버입니다.



알리에서 약 34~35달러에 판매중입니다.

https://a.aliexpress.com/_mrb8Wv4



US $34.95 8% Off | DasMikro AFHDS3 Micro 4CH Receiver Integrated 2S6ABi-directional Burshed ESC For FLYSKY Noble NB4

US $34.95 8% Off | DasMikro AFHDS3 Micro 4CH Receiver Integrated 2S6ABi-directional Burshed ESC For FLYSKY Noble NB4

star.aliexpress.com



리시버 본체 외에도 모터나 변속기, 배터리에 연결하는 케이블, 잭이 모두 포함되어 있어서 여분의 부품이 없더라도 변경할 수 있습니다. (단 납땜 도구는 필요)



제작사 홈페이지에 가보면 각각의 단자 위치에 대한 설명이 나와있습니다.

https://www.dasmikro.com/product/dm-racing-afhds3-micro-4ch-receiver-integrated-2s6abi-directional-burshed-esc-for-flysky-noble-nb4-with-brake-version/

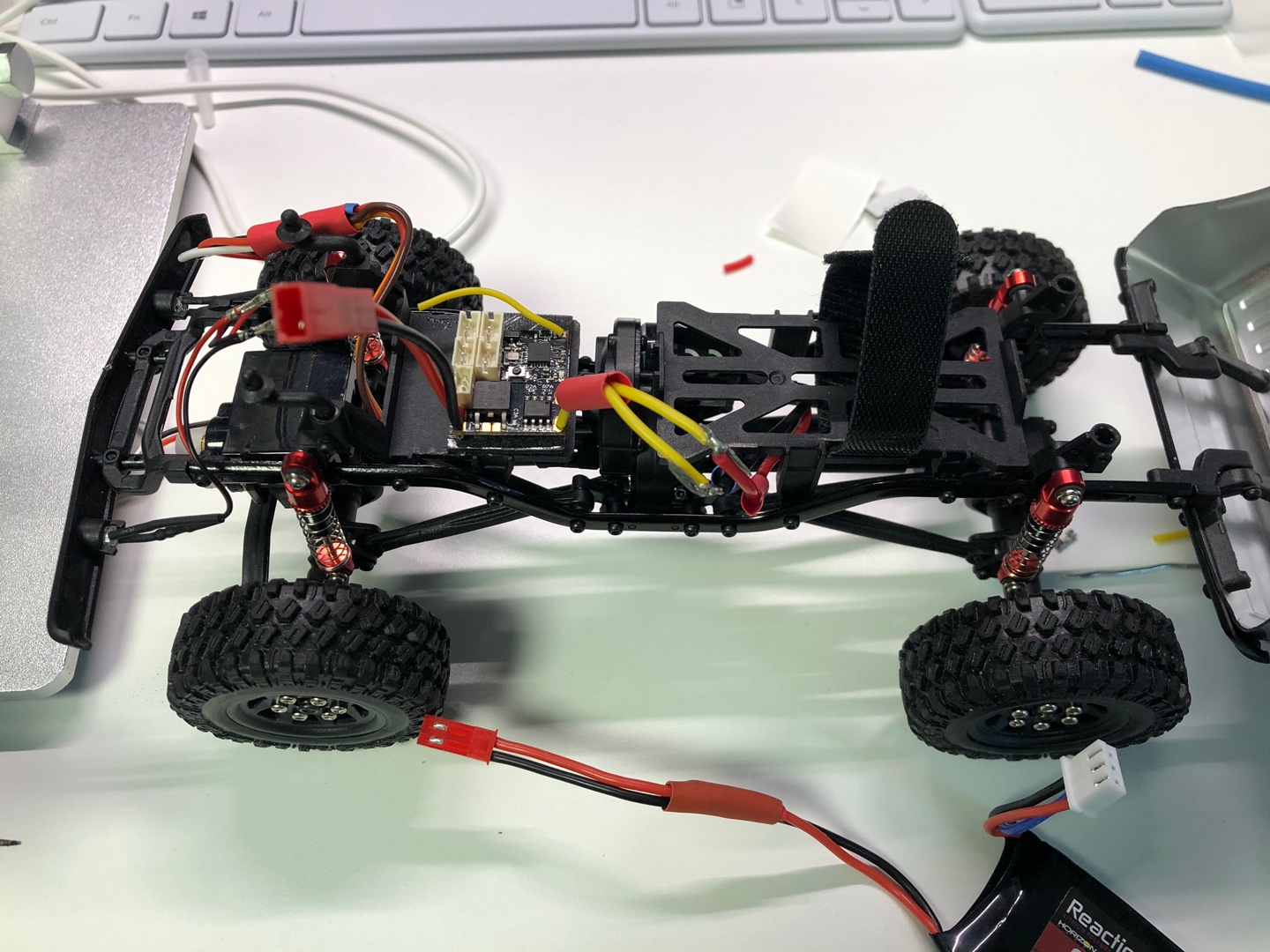

설치 후, 바인딩 시도를 해보면 연결이 안되는데, 리시버 업데이트를 먼저 해줘야 하기 때문에 안되는 것이 정상입니다

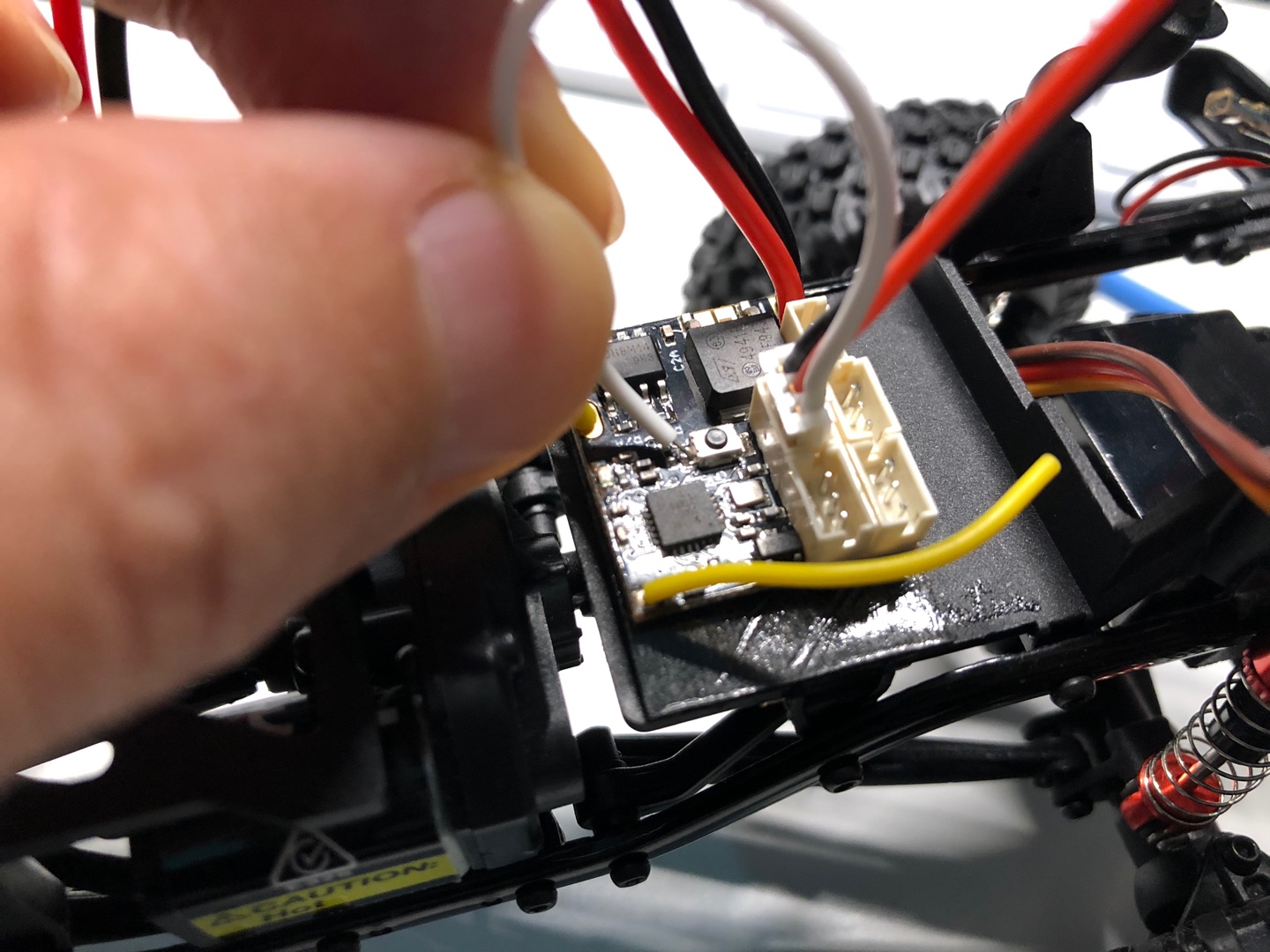

CH4 에서 흰색 케이블을 바인딩 버튼에 쇼트 시킨 후, 배터리를 연결하면 강제 펌웨어 업데이트 모드로 진입할 수 있습니다.

정리하면 다음과 같습니다.

1. [수신기] CH4 에서 흰색 케이블을 바인딩 버튼에 쇼트시킨 상태로 배터리 연결 > 업데이트 모드 진입.

2. [송신기] NB4에서 RX SET > Update Receiver 메뉴를 통해 리시버 업데이트 진행.

3. [수신기] 업데이트 완료 후 배터리 제거.

4. [수신기] 바인딩 버튼을 누른 상태로 배터리 연결해서 바인딩 모드 진입

5. [송신기] NB4에서 RX SET > Bind Set 메뉴로 바인딩
