[Game & Watch] 롬 교체 - 분해 및 디버그 프로브 연결 (2/3)

1편 - 디버거 셋팅

2편 - Game & Watch 분해 및디버그 프로브 연결

3편 - 롬 백업 및 Retro-Go 플래싱



2편에서는 Game & Watch 를 열어서 디버그 프로브에 연결합니다.




Game & Watch 분해

1. Y00 혹은 Y0.6 규격의 스크류 드라이버로 후면의 나사 4개를 풉니다.

2. 전면/후면 패널 사이에 작은 플라스틱 걸쇠가 있는데, 패널 사이에 손톱으로 살짝 밀어주면 가볍게 벌어집니다.

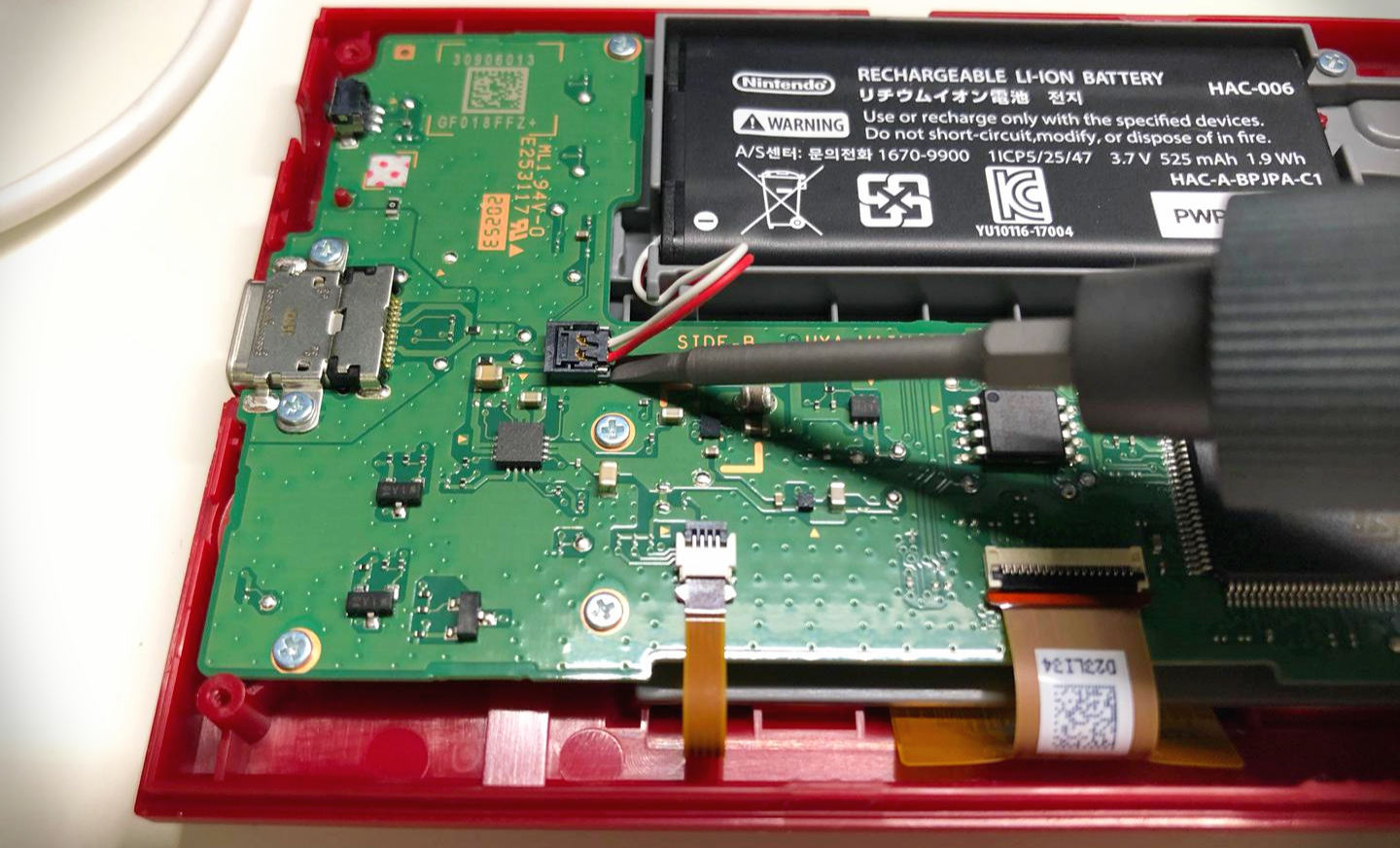

3. 배터리 커넥터를 분리합니다. 1자 드라이버를 아래에 넣고 살짝 위로 들어주면 쉽게 뽑을 수 있습니다.

참고로 배터리는 스위치 조이콘에 들어가는 것과 동일한 모델입니다.


디버그 프로브 연결

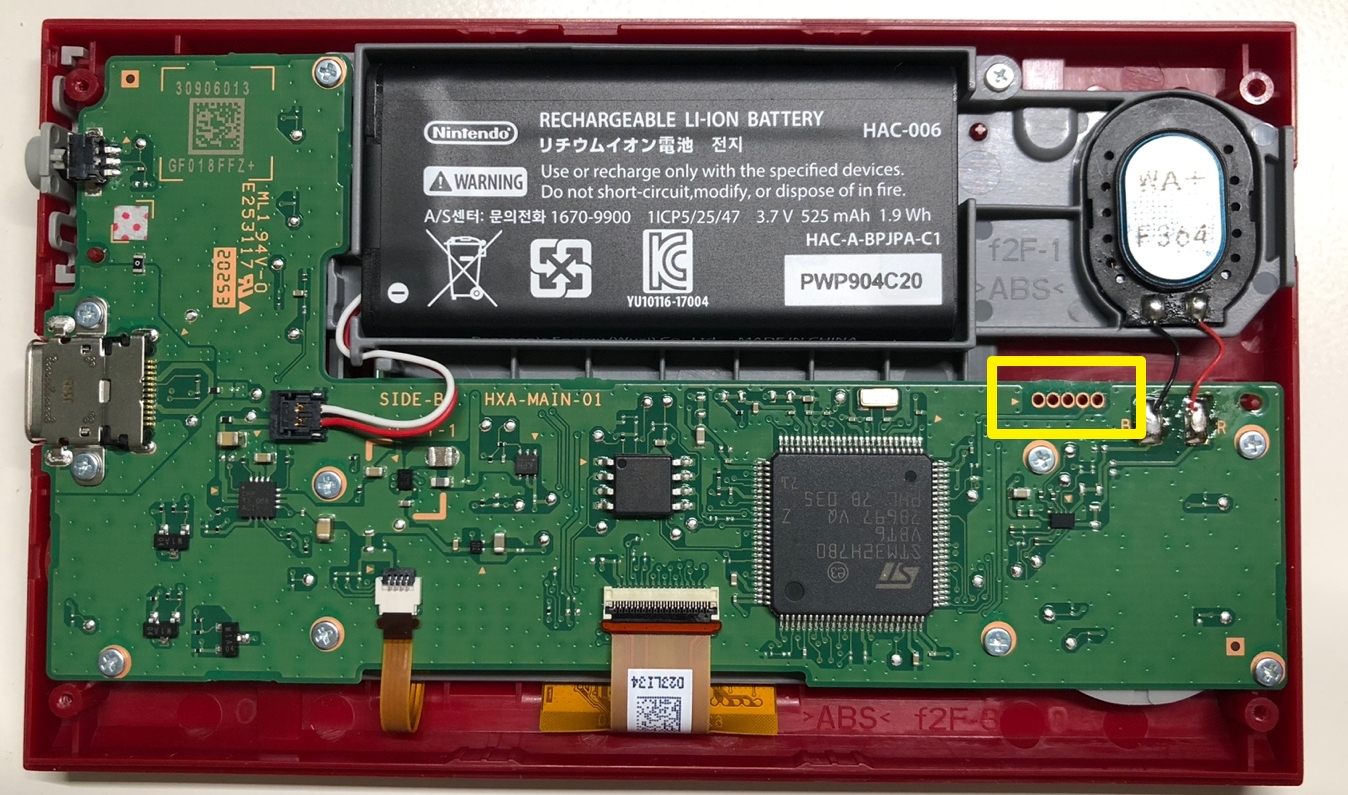

1. 우측에 위치하고 있는 디버그 포트 위치를 확인합니다.



2. 앞에서 준비해둔 테스트 클립 3개를 아래와 같이 연결합니다.

GPIO24 - SWDIO

GND - GND

GPIO25 - SWCLK

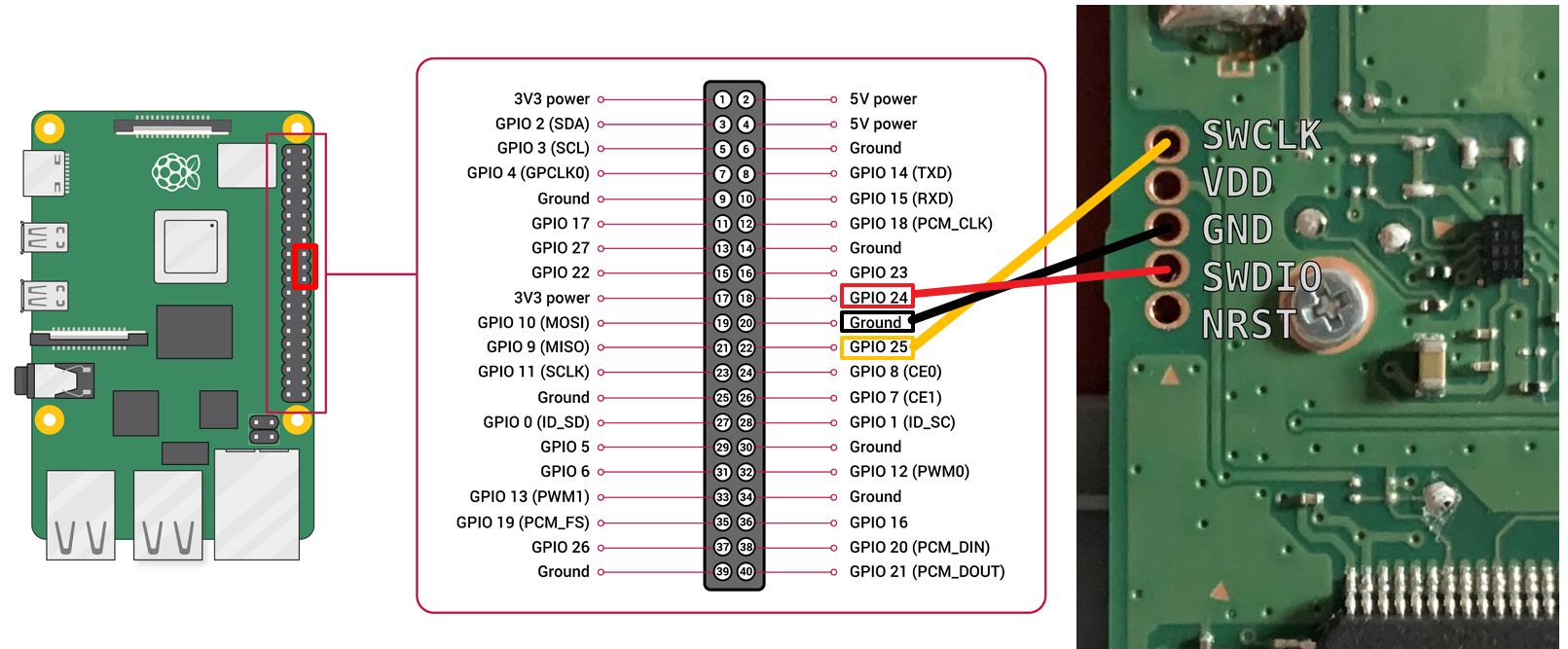

라즈베리파이와 Game & Watch 핀 배치도

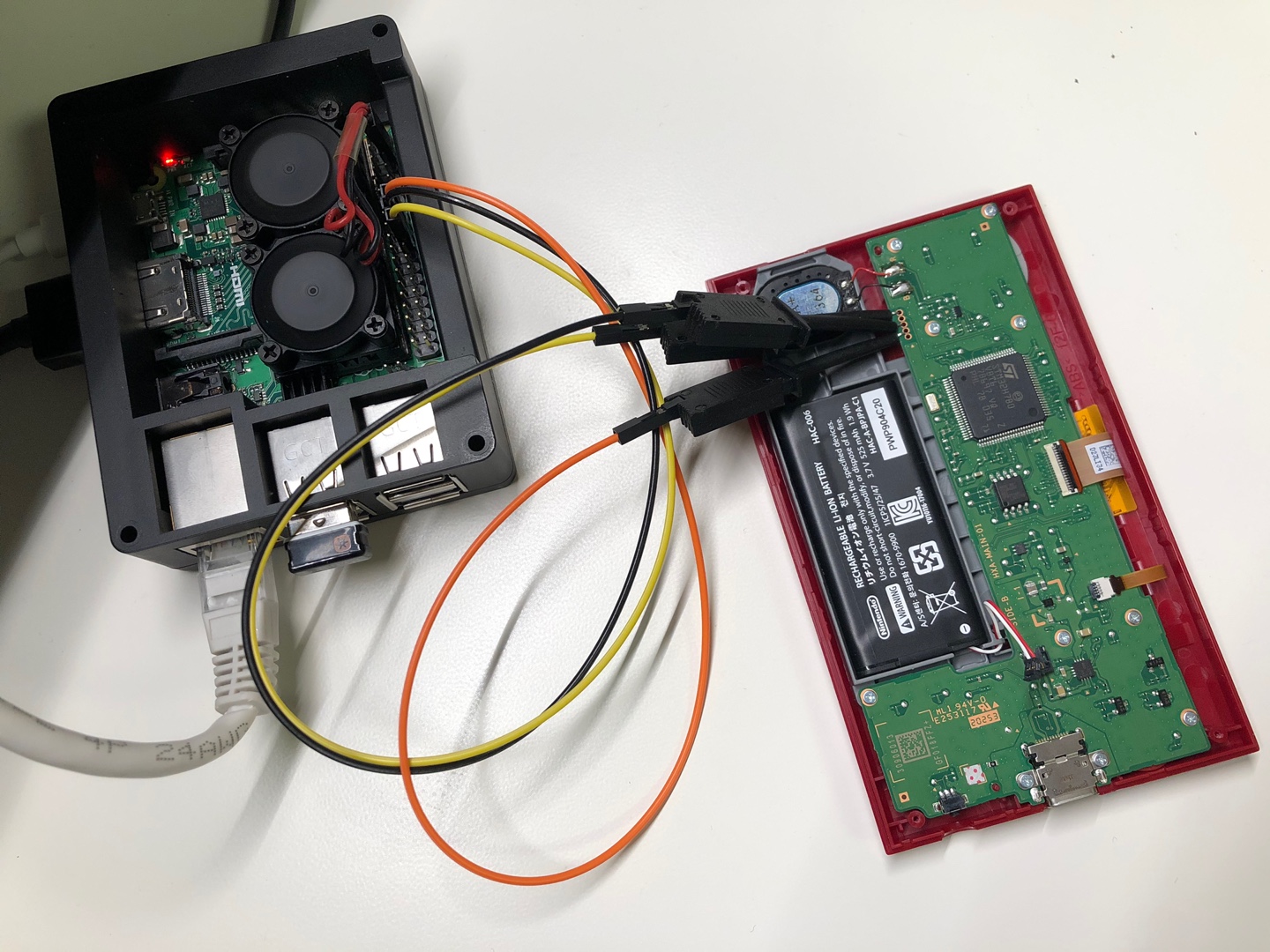

3. 테스트 클립 앞이 이렇게 생겼기 때문에 살짝 집어주듯이 걸쳐주면 됩니다.



4. 사진에는 빠져있지만 Game & Watch 에 USB-C 케이블로 전원 공급이 되어야 합니다.

여기까지 플래싱 준비 완료입니다.
